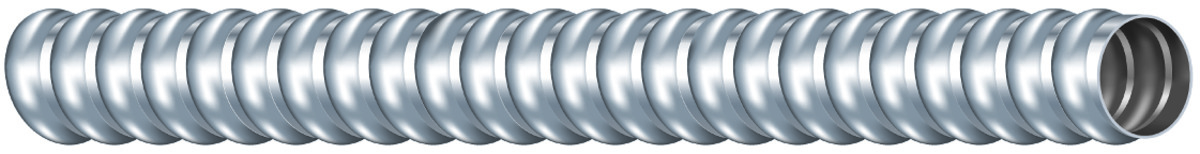

Conducto de metal flexible de aluminio de pared estándar tipo SWA Alflex

Conducto de metal flexible de aluminio. Tira de aleación de aluminio de alta resistencia. Listado UL y CSA.

Descargar especificaciones de categoría

Aplicación y características

El conducto de metal flexible Alflex?Tipo SWA (aluminio de pared estándar) es adecuado para las siguientes instalaciones:

Espacios de manejo de aire ambiental según NEC 300.22(C)
Conductores y cables de circuitos derivados de alimentación e iluminación para conectar receptáculos, luminarias, equipos, particiones de oficina, etc.
Conducto de canal metálico para cables según NEC 348
Conductores y cables del alimentador del motor, la derivación y el circuito de control
Conductores y cables de circuito de clase 1, clase 2, clase 3, control remoto, señalización y potencia limitada
Conductores y cables del sistema de alarma contra incendios de circuitos de alarma contra incendios con o sin alimentación limitada
Cables de voz, datos, comunicaciones y vídeo, incluidos cables CATV y de fibra óptica
Instalaciones ocultas o expuestas según NEC 348 y las disposiciones NEC aplicables
Elevadores, elevadores y escaleras mecánicas según NEC 620.21
Como conductor de conexión a tierra para longitudes de hasta 6 pies (20 A máx.) según NEC 250.118(5)
Señales eléctricas e iluminación de contorno según NEC 600.7, 600.31 (1000 voltios o menos) y 600.32 (>1000 voltios)
Accesorios cableados listados según NEC 410.77(C)
Pisos elevados para la conexión de tecnología de la información según NEC 645.5(D)(2) y 645.5(D)
Lugares de reunión y teatro según NEC 518 y 520
Grúas y polipastos según NEC 610.11(C)
Ubicación peligrosa, Clase 1, División 2, solo para conectores flexibles según NEC 501.104(B)(2) y 501.30(B)
Sistemas cortafuegos de penetración de 1, 2 y 3 horas UL: C-AJ-1462, C-AJ-1463, C-AJ-1464, WL-1308 y W-L-13099

Especificaciones

Seleccione un conjunto de productos a continuación para obtener más información:

		Diámetro (pulgadas) (centímetros)
	Tamaño comercial (pulg.) (cm)	Diámetro interior (mín./máx.)	Diámetro exterior (mín./máx.)	Peso total nominal (lb/1000') (kg/km)	Mín. Radio de curvatura (pulg.) (cm)
Más opciones	1/2 1,27	0,625 / 0,645 1,59 / 1,64	0,860/0,920 2,18/2,34	160 238	3 7,62

Estándares y referencias

El conducto de metal flexible Alflex? Tipo SWA (aluminio de pared estándar) cumple o supera los siguientes requisitos:

Listado por UL según UL 1, Norma de seguridad para conductos metálicos flexibles, ANSI/UL-1
Listado por CSA 22.2 N.o 56 según el Código Eléctrico Canadiense C22.1 Sección 12-1000
Cumple con la especificación federal WW-C-566C
NFPA 70 (Código Eléctrico Nacional), Artículo 348 - Tipo FMC (conducto metálico flexible)
Cumple con REACH/RoHS-2 (límite químico)

Construcción

El tipo SWA Alflex está fabricado con una aleación de aluminio ligera y de alta resistencia. La tira de metal se forma helicoidalmente en un conducto de metal flexible continuamente interbloqueado que puede soportar fuerzas de impacto y aplastamiento.
