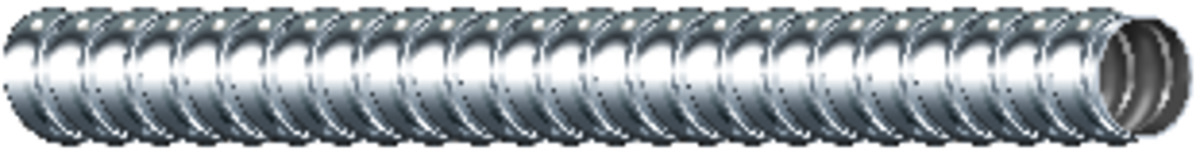

Conducto de metal flexible de acero de pared reducido Galflex® tipo RWS

Conducto de metal flexible de acero. Tira de acero de alta resistencia. Componente reconocido por UL en 5/16". Listado por UL en 3/8" a 3". Certificación CSA para tamaños comerciales de 5/16" y 3/8" disponibles a solicitud.

Descargar especificaciones de categoría

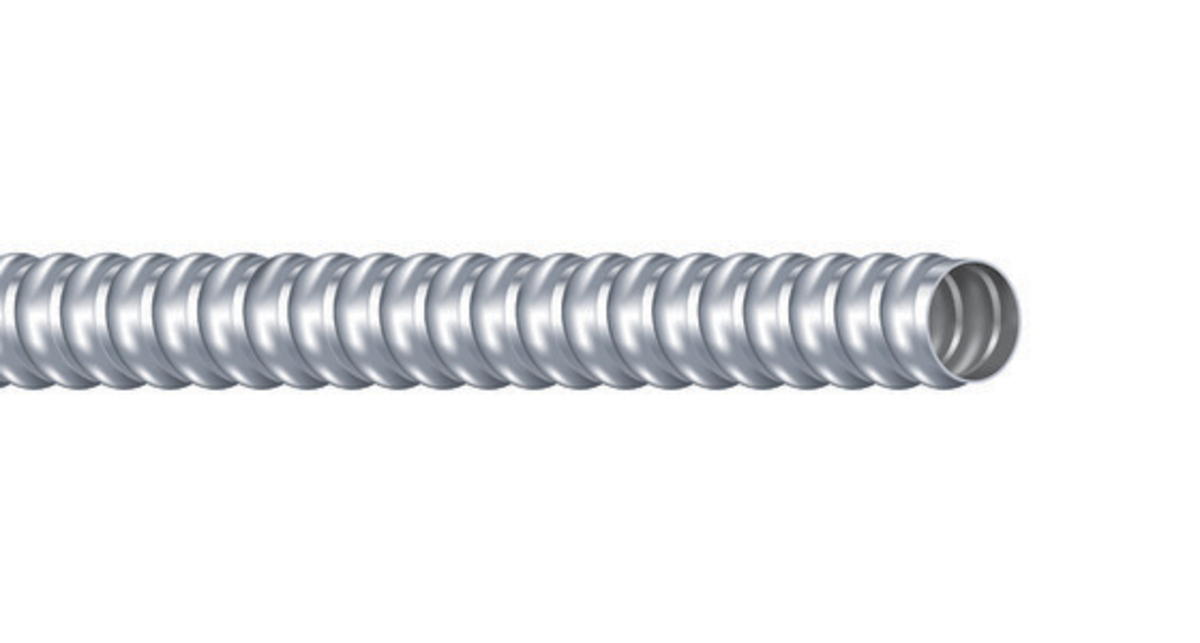

Conducto de metal flexible de acero de pared reducido Galflex® tipo RWS

Aplicación y características

El conducto de metal flexible Galflex® Type RWS (acero reducido para paredes) es adecuado para las siguientes instalaciones:

Espacios de manejo de aire ambiental según NEC 300.22(C)
Conductores y cables de circuitos derivados de alimentación e iluminación para conectar receptáculos, luminarias, equipos, particiones de oficina, etc.
Conducto de canal metálico para cables según NEC 348
Conductores y cables del alimentador del motor, la derivación y el circuito de control
Conductores y cables de circuito de clase 1, clase 2, clase 3, control remoto, señalización y potencia limitada
Conductores y cables del sistema de alarma contra incendios de circuitos de alarma contra incendios con o sin alimentación limitada
Cables de voz, datos, comunicaciones y vídeo, incluidos cables CATV y de fibra óptica
Instalaciones ocultas o expuestas según NEC 348 y las disposiciones NEC aplicables
Elevadores, elevadores y escaleras mecánicas según NEC 620.21
Como conductor de conexión a tierra para longitudes de hasta 6 pies (20 A máx.) según NEC 250.118(5)
Señales eléctricas e iluminación de contorno según NEC 600.7, 600.31 (1000 voltios o menos) y 600.32 (>1000 voltios)
Accesorios cableados listados según NEC 410.77(C)
Pisos elevados para la conexión de tecnología de la información según NEC 645.5(D)(2) y 645.5(D)
Lugares de reunión y teatro según NEC 518 y 520
Grúas y polipastos según NEC 610.11(C)
Ubicación peligrosa, Clase 1, División 2, solo para conectores flexibles según NEC 501.10(B)(2) y 501.30(B)
Sistemas cortafuegos de penetración de 1, 2 y 3 horas UL: C-AJ-1462, C-AJ-1463, C-AJ-1464, W-L1308 y W-L-1309

Especificaciones

Seleccione un conjunto de productos a continuación para obtener más información:

		Diámetro (pulgadas) (centímetros)
	Tamaño comercial (pulg.) (cm)	Diámetro interior (mín./máx.)	Diámetro exterior (mín./máx.)	Peso total nominal (lb/1000') (kg/km)	Mín. Radio de curvatura (pulg.) (cm)
Más opciones	5/16 0,79		0,470/0,510 1,19/1,30	130 193
Más opciones	3/8 0,95		0,470/0,510 1,19/1,30	192 286
Más opciones	1/2 1,27	0,625 / 0,645 1,59 / 1,64	0,860/0,920 2,18/2,34	272 405	3 7,62
Más opciones	3/4 1,91	0,812 / 0,835 2,06 / 2,12	1,045 / 1,105 2,65 / 2,81	346 515	4 10.16
Más opciones	1 2,54	1.000 / 1.040 2.54 / 2.64	1.300 / 1.380 3.30 / 3.51	570 848	5 12,70
Más opciones	1-1/4 3.18	1,250 / 1,300 3,18 / 3,30	1,550/1,630 3,94/4,14	650 967	6,25 15,88
Más opciones	1-1/2 3,81	1,500 / 1,575 3,81 / 4,00	1,850 / 1,950 4,70 / 4,95	826 1229	7.5 19.05
Más opciones	2 5,08	2.000 / 2.080 5.08 / 5.28	2,350/2,450 5,97/6,22	1161 1728	10 25.40
Más opciones	2-1/2 6,35		2,860 / 3,060 7,26 / 7,77	1500 2232	12,5 31,75
Más opciones	3 7,62		3,360 / 3,560 8,53 / 9,04	1900 2828	15 38,10
Más opciones	3-1/2 8,89		3,860 / 4,060 9,80 / 10,31	2200 3274	17 43.18
Más opciones	4 10.16		4,360 / 4,560 11,07 / 11,58	2390 3557	20 50,80

Estándares y referencias

Listado por UL según UL 1, Norma de seguridad para conductos de metal flexibles, ANSI/UL-1 para 3/8" a 3"
Certificación CSA según CSA 22.2 N.o 56 según el Código Eléctrico Canadiense C22.1 Sección 12-1000 solo para tamaños comerciales de 5/16" y 3/8"
Cumple con la especificación federal WW-C-566c
NFPA 70 (Código Eléctrico Nacional), Artículo 348, Tipo FMC (conducto metálico flexible)
Cumple con REACH/RoHS-2 (límite químico)

Construcción

Galflex® Type RWS está fabricado con una aleación de acero galvanizada, resistente a la corrosión y de alta resistencia. La tira de metal se forma helicoidalmente en un conducto de metal flexible continuamente entrelazado que puede soportar fuerzas de impacto y aplastamiento.
