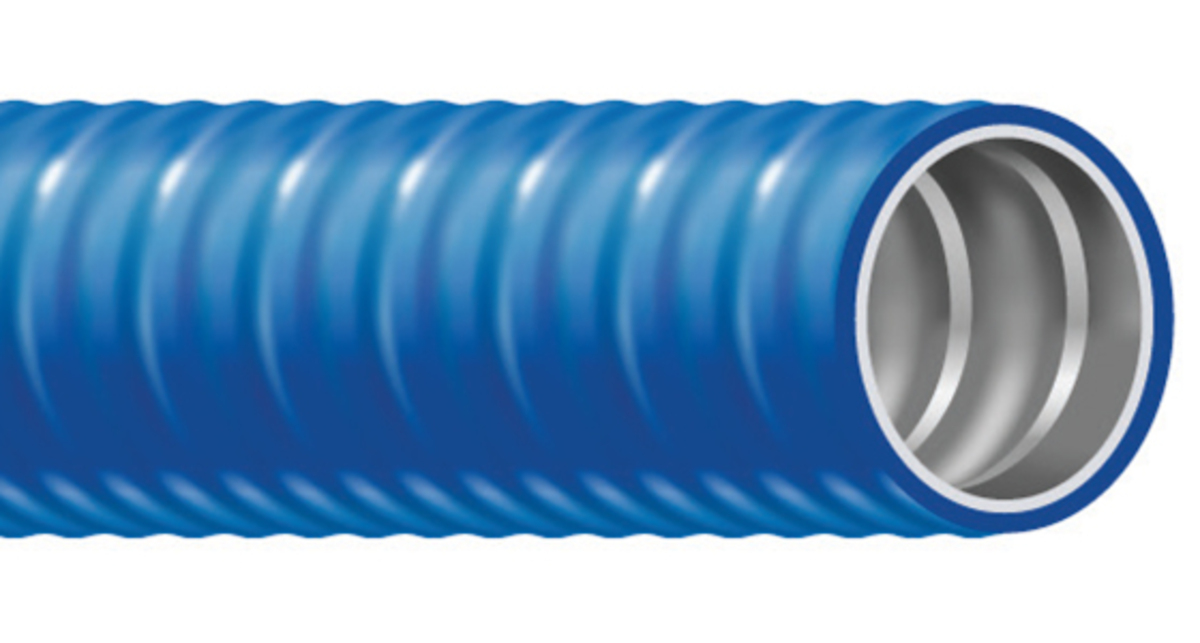

Conducto de metal flexible Titan®2 tipo CB Liquidtight

Conducto de metal flexible hermético a los líquidos azul computadora. Chaqueta azul fácil de identificar para aplicaciones informáticas. Listado por UL/CSA. Resistente al aceite. Resistente a la luz solar. Temperatura nominal de -55 °C a 80 °C.

Contáctenos

Descargar especificaciones de categoría

PDF Tabla de Excel

Aplicación y características

El conducto de metal flexible hermético a los líquidos tipo CB Titan®2 es adecuado para las siguientes instalaciones:

Bajo pisos elevados en áreas de procesamiento de datos según NEC 645.5(D) y 645.5(D)(2)
Para la instalación y protección de conductores eléctricos en circuitos de 600 voltios nominales o menos
Cuando las condiciones de instalación, operación o mantenimiento requieran flexibilidad o protección contra líquidos, vapores, sólidos o condiciones climáticas
Se utiliza en aplicaciones industriales y comerciales para transportadores, sopladores, grúas, aires acondicionados, máquinas herramienta y equipos de lubricación
Aplicaciones que requieren movimiento, conexiones cruzadas o curvas cerradas
Lugares expuestos u ocultos
Para conexiones flexibles a motores de piscina, spa y jacuzzi según NEC 680.21(A)(3) y 680.42(A)(1)
Señales eléctricas y configuración de iluminación de contorno y circuito secundario según NEC 600.31 (1000 voltios o menos) y NEC 600.32 (más de 1000 voltios)
Permitido para la conexión a tierra del equipo en tamaños de 3/8" a 1-1/4" de longitudes que no excedan los 6 pies según NEC 250.118(6)
Alimentadores y servicios de edificios flotantes según NEC 553.7(B)
Astilleros y puertos deportivos de acuerdo con NEC 555.13
Grúas y polipastos de acuerdo con NEC 610.11(C)
Para elevadores, montacargas, escaleras mecánicas, caminatas en movimiento, elevadores de sillas de ruedas y elevadores de sillas de escaleras de acuerdo con NEC 620.21 (cuando se permita expresamente)
Entrada de servicio en longitudes de hasta seis pies según NEC 230.43(15)

Especificaciones

Seleccione un conjunto de productos a continuación para obtener más información:

		Diámetro (pulgadas) (centímetros)
	Tamaño comercial (pulg.) (cm)	Diámetro interior (mín./máx.)	Diámetro exterior (mín./máx.)	Peso total nominal (lb/1000') (kg/km)	Mín. Radio de curvatura (pulg.) (cm)
Más opciones	1/2 1,27	6,220 / 6,420 15,80 / 16,31	0,820 / 0,840 2,08 / 2,13	305 454	6,5 16,51
Más opciones	3/4 1,91	0,820 / 0,840 2,08 / 2,13	1,030 / 1,050 2,62 / 2,67	410 610	8,5 21,59
Más opciones	1 2,54	1,041 / 1,066 2,64 / 2,71	1,290/1,315 3,28/3,34	550 818	13 33.02
Más opciones	1-1/4 3.18	1,380 / 1,410 3,51 / 3,58	1,630 / 1,660 4,14 / 4,22	802 1194	16 40,64
Más opciones	1-1/2 3,81	1,575 / 1,600 4,00 / 4,06	1,865 / 1,990 4,74 / 5,05	1130 1682	18 45,72
Más opciones	2 5,08	2,020/2,045 5,13/5,19	2,340 / 2,375 5,94 / 6,03	1490 2217	22,25 56,52

Estándares y referencias

El conducto de metal flexible Titan®2 tipo CB Liquidtight cumple o supera los siguientes requisitos:

NFPA 70 (Código Eléctrico Nacional), Artículo 350 - Conducto de metal flexible hermético a los líquidos
Listado por UL según la norma ANSI / UL-360 de Underwriters Laboratories para conductos de acero flexibles herméticos a los líquidos
CSA listado en CSA 22.2 No.56 para su uso según el Código Eléctrico Canadiense C22.1 Sección 12-1300
Cumple con REACH/RoHS-2 (límite químico)

Construcción

Titan®2 Type CB está fabricado con una tira enrollada en espiral de acero galvanizado de calibre pesado, resistente a la corrosión y sumergido en caliente. Para tamaños comerciales de 3/8" a 1-1/4", el núcleo está construido con una tira de acero cuadrada bloqueada con una tira de unión de cobre integral encerrada dentro de las convoluciones de acero. Para tamaños comerciales de 1-1/2" a 4", el núcleo está construido con una tira de acero completamente interbloqueada. Una cubierta de PVC flexible, resistente y ignífuga se extruye sobre el núcleo de acero. La chaqueta azul resiste los aceites, los ácidos suaves y la exposición a la luz solar. Hay otros colores de chaquetas disponibles.
