Se utiliza predominantemente para la distribución subterránea primaria en sistemas de conductos adecuados para su uso en lugares húmedos o secos, entierro directo, conductos subterráneos y donde se exponen a la luz solar. Para usar a 25,000 voltios o menos y a temperaturas del conductor que no excedan los 105 °C para el funcionamiento normal.
| Conductor | ||||||
| N.o de conductores | Tamaño (AWG o kcmil) (mm2) | N.o de hebras | Grosor del aislamiento (mils) (mm) | Nom. DE (milésimas) (mm) | Peso total nominal (lb/1000') (kg/km) | |
| Más opciones |
1 1
|
1/0 AWG 1/0 AWG
|
1 1
|
260 6,60
|
1193 30,31
|
780 1161
|
| Más opciones |
1 1
|
4/0 AWG 4/0 AWG
|
19 19
|
260 6,60
|
1386 35,21
|
971 1445
|
| Más opciones |
1 1
|
350 KCMIL 350 KCMIL
|
37 37
|
260 6,60
|
1559 39,60
|
1322 1967
|
| Más opciones |
1 1
|
500 KCMIL 500 KCMIL
|
37 37
|
260 6,60
|
1774 45,07
|
1747 2599
|
| Más opciones |
1 1
|
750 KCMIL 750 KCMIL
|
61 61
|
260 6,60
|
1963 49,88
|
2253 3353
|
| Más opciones |
1 1
|
1000 KCMIL 1000 KCMIL
|
61 61
|
260 6,60
|
2209 56.13
|
2965 4413
|
El cable EPR primario UD de 25kV de Southwire cumple o supera las siguientes especificaciones ASTM:

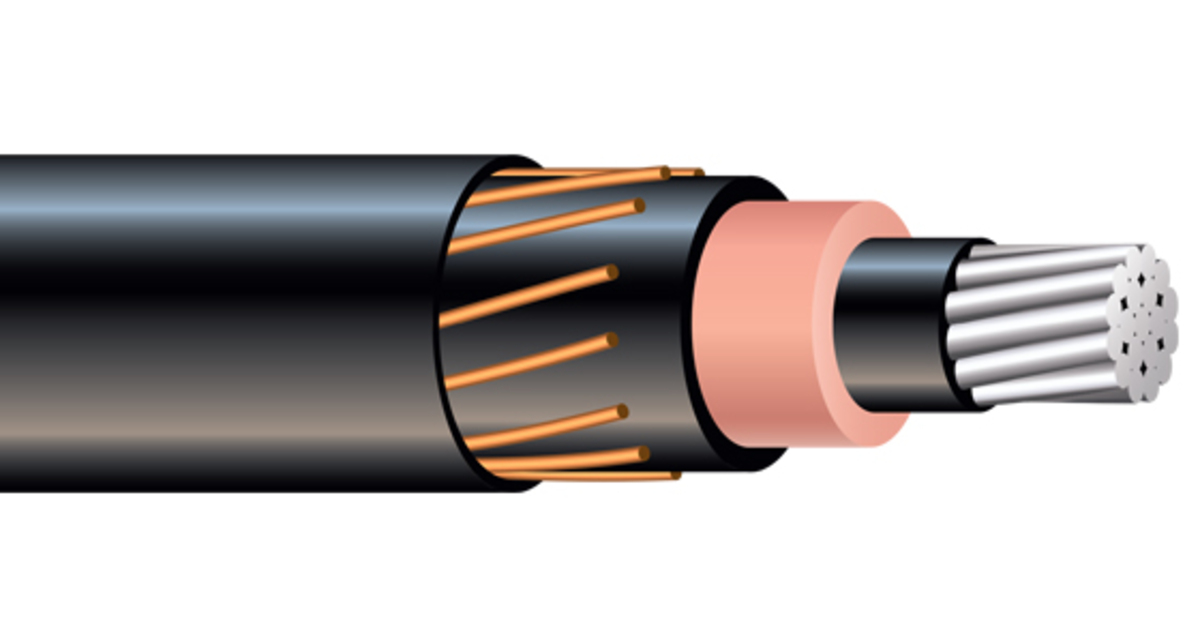

El cable está compuesto por un conductor de fase de aluminio 1350-H16/26 trenzado comprimido bloqueado por humedad, cubierto por un blindaje de hebra de polietileno reticulado semiconductor, un aislamiento primario de caucho de etileno propileno y un blindaje de aislamiento de polietileno reticulado semiconductor. Los conductores están disponibles con un nivel de aislamiento del 100%. Se aplica un neutro concéntrico de cables de cobre desnudo y una camisa de polietileno lineal de baja densidad con clasificación a -40 °C y resistente a la luz solar sobre el blindaje de aislamiento. El cable se identifica por la impresión de la superficie en la chaqueta y con el símbolo del rayo para los cables de suministro indentados en la funda. Tiene rayas rojas extruidas.
