Armorlite® tipo AC

12-2 PIES CÚBICOS GRIS/MARRÓN AL CA 250 PIES

N.o de Southwire: 55327001

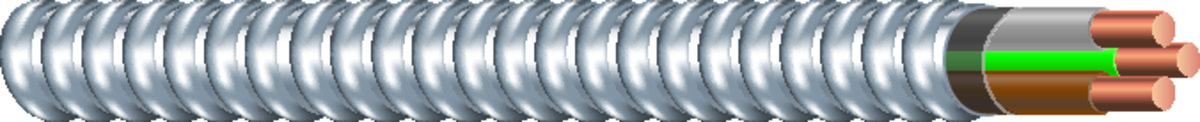

Individuales aislados 12/2 THHN/THWN envueltos en papel ignífugo resistente a la humedad. Alambre de unión de aluminio de 16 AWG. Listado por UL. 600 voltios. Clasificado como VW-1. Armadura ligera de aluminio entrelazada.

Contáctenos

Descargar especificaciones de categoría

PDF Tabla de Excel

Seleccionar especificaciones del producto

Construcción

Chaqueta exterior/Color de armadura

NATURAL

Color del conductor

Embalaje

Aplicación y características

El cable de CA tipo Southwire Armorlite® es adecuado para su uso de la siguiente manera:

Distribución de energía de sucursales, alimentadores y servicios en edificios comerciales, industriales, institucionales y multiresidenciales.
Solo lugares secos.
Pescado o incrustado en yeso
Instalaciones ocultas o expuestas
Espacios de manejo de aire ambiental según NEC 300.22(C).
Instalación en bandeja de cables y canalizaciones aprobadas
Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) y 645.5(D)(2).

Especificaciones

N.o de conductores	2 2
Tamaño (AWG o kcmil) (mm2)	12 AWG 12 AWG
N.o de hebras	1 1
Espesor del aislamiento (milésimas) (mm)	15 0,38	milésimas mm
Tamaño (AWG)	50,8 50,8
Nom. DE (milésimas) (mm)	501 12.74	milésimas mm
Peso total nominal (lb/1000') (kg/km)	111 165	lb/1000' kg/km

Estándares y referencias

El cable de CA tipo Armorlite® de Southwire cumple o supera los siguientes requisitos:

UL 4
UL 83
Información de la guía del producto en línea de UL - Cable revestido de metal (PJAZ) ( www.ul.com )
Especificación federal A-A59544 (anteriormente J-C-30B)
NFPA 70 (Código Eléctrico Nacional), Artículo 320
Listado para su uso en sistemas cortafuegos de penetración de 1, 2 y 3 horas UL
Cumple con REACH/RoHS-2 (límite químico)

Construcción

El cable de CA tipo Southwire Armorlite® está fabricado con conductores aislados tipo THHN de cobre de tracción suave que se envuelven individualmente con una cubierta de papel ignífugo resistente a la humedad. Se aplica una armadura de enclavamiento de aluminio sobre el conjunto. Un cable de unión de aluminio de 16 AWG se coloca dentro de la armadura, corre longitudinalmente y está en contacto íntimo con la armadura durante toda su longitud.

Un conjunto de armadura (combinación de armadura interbloqueada y tira de unión) que se reconoce como un conductor de conexión a tierra/unión del equipo según NEC 250.118(8).
Reduce los costos de instalación hasta en un 50 % con respecto a tuberías y cables.
Armadura de aluminio ligera: hasta un 45 % más ligera que el cable de CA de acero.
Sistemas de cortafuegos de penetración Clasificados por UL de 1, 2 y 3 horas: W-J-3037, W-L-3110, W-L-3113, W-L-3117, W-L-3120, W-L-3121, W-L-3160, C-AJ-3115, C-AJ-3140, C-AJ-3142, C-AJ-3145, C-AJ-3173, C-AJ-3202, C-AJ-4065, C-AJ-4066, F-C-3038.
Bujes anticortos/aislantes suministrados con cada carrete o bobina.
El cable se enrolla en el carrete para facilitar la tracción y la instalación. Al tirar de las bobinas, tire desde el interior para garantizar la facilidad de instalación.
