Duraclad® tipo MC

10-2 SOL CÚBICOS THHN NEGRO/BLANCO/VERDE GSIA MC 600V 250 PIES

N.o de Southwire: 55171701

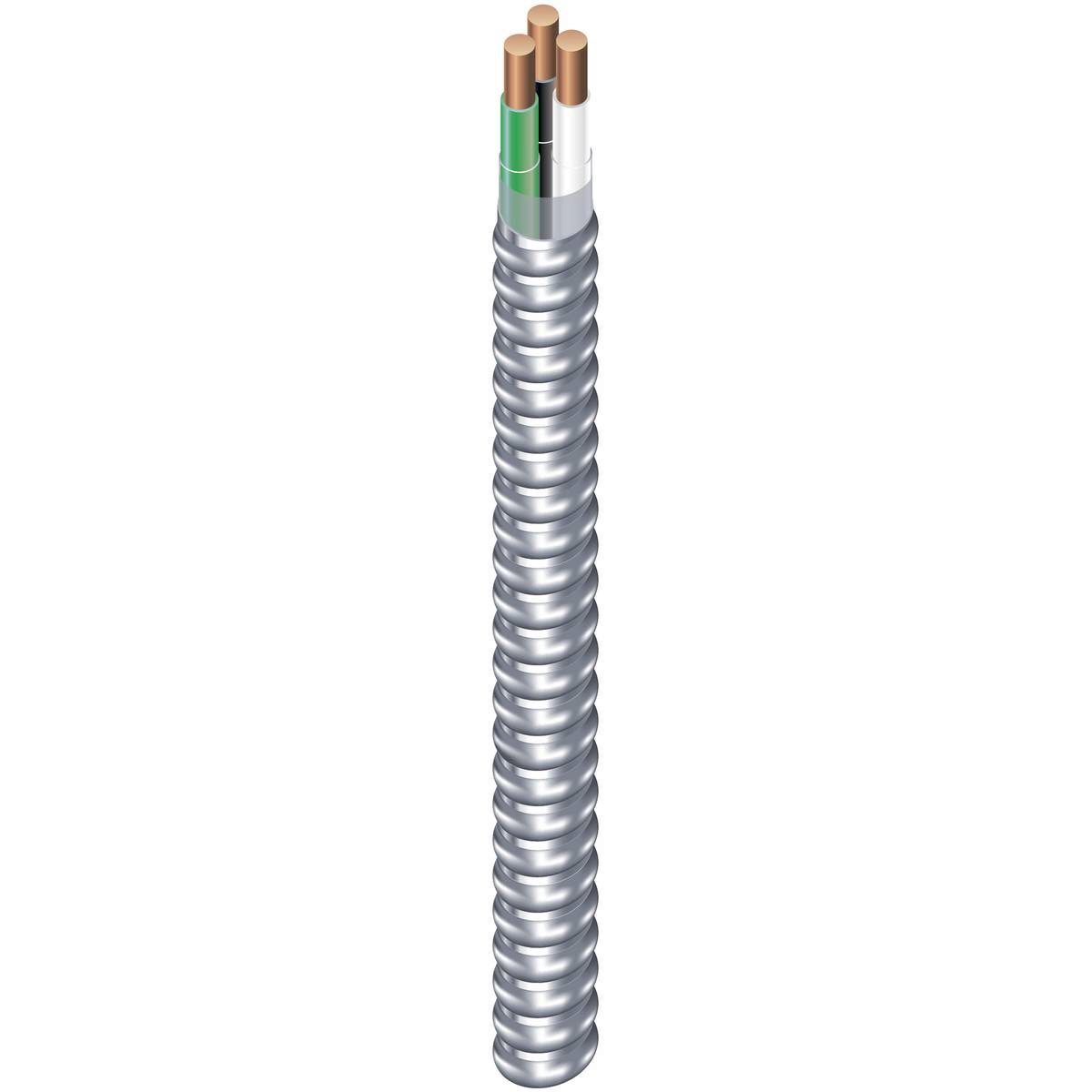

10/2 AWG de cobre THHN/THWN aislados individuales. Conductor de conexión a tierra aislado THHN de cobre verde. Listado por UL. 600 voltios. Clasificado como VW-1. Armadura ligera entrelazada de acero. También disponible en Blue Steel Armor.

Contáctenos

Descargar especificaciones de categoría

PDF Tabla de Excel

Seleccionar especificaciones del producto

Construcción

Chaqueta exterior/Color de armadura

NATURAL

Color del conductor

Embalaje

10-2 SOL CÚBICOS THHN NEGRO/BLANCO/VERDE GSIA MC 600V 250 PIES

Aplicación y características

El cable Southwire Duraclad® tipo MC es adecuado para su uso de la siguiente manera:

Distribución de energía en ramales, alimentadores y servicios en edificios comerciales, industriales, institucionales y multiresidenciales.
Pescado o incrustado en yeso.
Instalaciones ocultas o expuestas.
Espacios de manejo de aire ambiental según NEC 300.22(C).
Lugares de montaje según NEC 518.4 y teatros según NEC 520.5
Instalación en bandeja de cables y canalizaciones aprobadas.
Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) y 645.5(D)(2).
División de clase I 2, Clase II Div. 2 y Clase III Div. 1 Ubicaciones peligrosas.

Especificaciones

N.o de conductores	2 2
Tamaño (AWG o kcmil) (mm2)	10 AWG 10 AWG
N.o de hebras	1 1
Espesor del aislamiento (milésimas) (mm)	20 0,51	milésimas mm
Tamaño (AWG)	10 10
Nom. DE (milésimas) (mm)	550 13,98	milésimas mm
Peso total nominal (lb/1000') (kg/km)	205 305	lb/1000' kg/km

Estándares y referencias

El cable Southwire Duraclad® Tipo MC cumple o supera los siguientes requisitos:

UL 83
UL 1569
UL 1685
Información de la guía del producto en línea de UL - Cable revestido de metal (PJAZ) ( www.ul.com )
Especificación federal A-A-59544
NFPA 70 (Código Eléctrico Nacional), Artículo 330
Tanto la prueba de llamas de bandeja vertical de cables con cubierta como con "Prueba UL" y "FT4/IEEE 1202" (70.000 Btu/h)
Listado para su uso en sistemas cortafuegos de penetración de 1, 2 y 3 horas UL
Cumple con REACH/RoHS-2 (límite químico)

Construcción

El cable Southwire Duraclad Type MC está construido con cobre de tracción suave, conductores tipo THHN/THWN y un conductor de conexión a tierra aislado verde. Los conductores se cablean entre sí y se envuelve una cinta de unión con la leyenda de impresión en el conjunto. Se aplica una armadura entrelazada de acero galvanizado ligero sobre el conjunto. La armadura de acero azul también está disponible.
