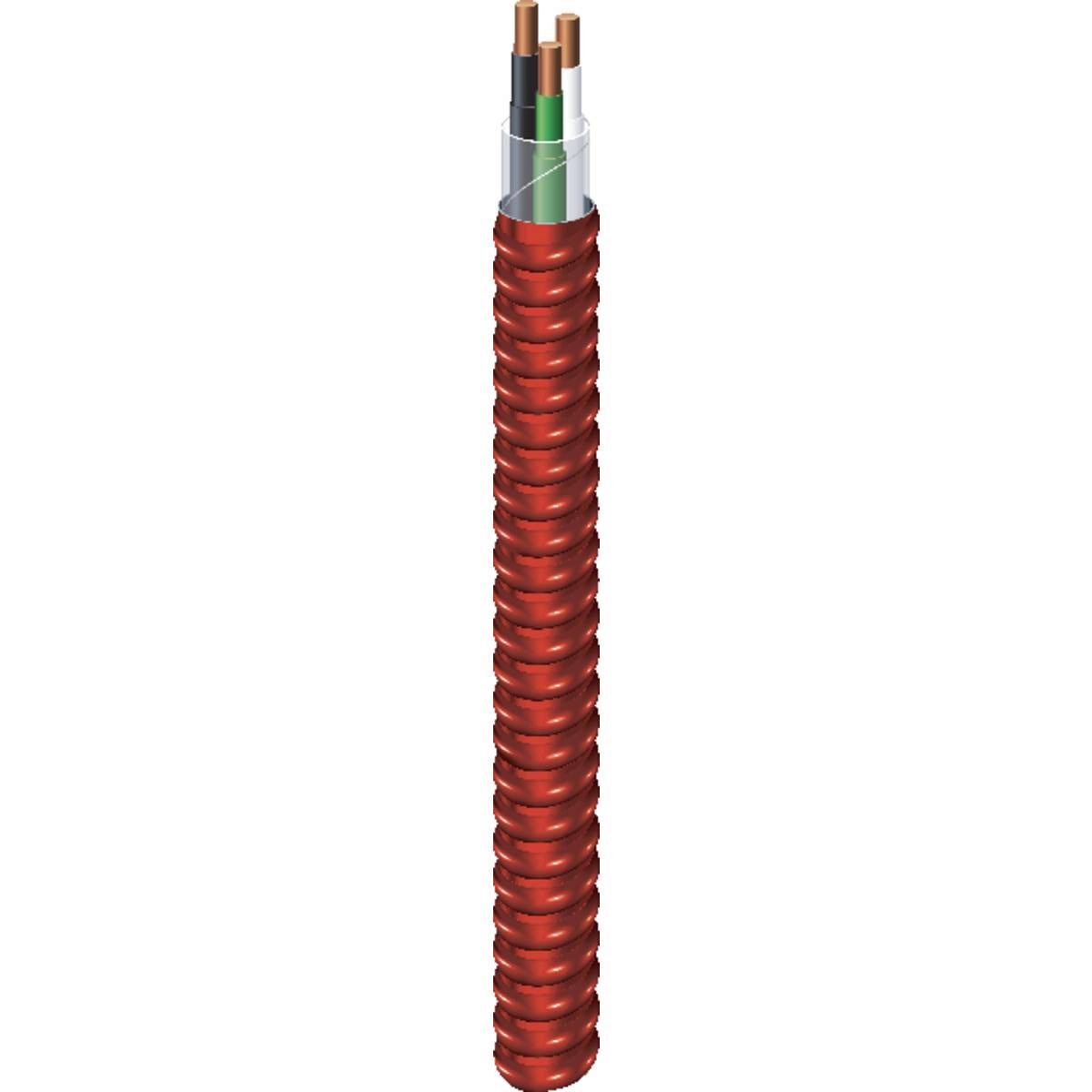

Alarma y control de incendios tipo MC-FPLP de Red Alert®

14-3 STR CU THHN NEGRO/AZUL/AMARILLO/VERDE GRND AIA MPL ROJO 1000 PIES

N.o de Southwire: 55960502

14/3 Tipo THHN/THWN Solos de cobre aislado. Tamaños 18 y 16 AWG Tipo TFN Aislados de Cobre Insulated Copper Singles. Conductor de conexión a tierra de cobre estañado o aislado verde. Listado por UL como Tipo MC y Tipo FPLP. 600 voltios tipo MC y 300 voltios tipo FPLP. Clasificado como VW-1. Armadura entrelazada de aluminio ligero rojo.

Contáctenos

Descargar especificaciones de categoría

PDF Tabla de Excel

Seleccionar especificaciones del producto

Construcción

Chaqueta exterior/Color de armadura

ROJO

Embalaje

14-3 STR CU THHN NEGRO/AZUL/AMARILLO/VERDE GRND AIA MPL ROJO 1000 PIES

Aplicación y características

El cable Red Alert® tipo MC-FPLP es adecuado para su uso de la siguiente manera:

Cableado en plenum, conductos u otros espacios utilizados para fines de manipulación de aire ambiental según NEC 300.22(C) y 760.135(C).
Circuitos de alarma contra incendios de potencia limitada y no eléctrica limitada, incluidos detectores de humo, campanas, bocinas, equipos del panel de control de alarmas contra incendios y dispositivos de iniciación y señalización
Circuitos de control remoto, señalización y potencia limitada de clase 1, clase 2 y clase 3.
Circuitos de alimentación, iluminación, control y señal.
Pescado o incrustado en yeso
Instalaciones ocultas o expuestas.
Lugares de montaje según NEC 518.4 y teatros según NEC 520.5.
Instalación en bandeja de cables y canalizaciones aprobadas.
Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) y 645.5(D)(2).

Especificaciones

N.o de conductores	3 3
Tamaño (AWG o kcmil) (mm2)	14 AWG 14 AWG
N.o de hebras	19 19
Espesor del aislamiento (milésimas) (mm)	15 0,38	milésimas mm
Tamaño (AWG)	14 14
Nom. DE (milésimas) (mm)	478 12.15	milésimas mm
Peso total nominal (lb/1000') (kg/km)	115 170	lb/1000' kg/km

Estándares y referencias

El cable Red Alert® tipo MC-FPLP cumple o supera los siguientes requisitos:

UL 83
UL 1063
UL 1569
UL 1424
Información de la guía del producto en línea de UL - Cable revestido de metal (PJAZ) ( www.ul.com )
NFPA 262-2002 Método estándar de prueba para llama y humo de cables y alambres para uso en espacios de manejo de aire
Especificación federal A-A59544 (anteriormente J-C-30B)
Prueba de llama de bandeja vertical de cables IEEE 1202 (70 000 Btu/h)
NFPA 70 (Código Eléctrico Nacional)
Aprobado para los sistemas contra incendios del estado de Rhode Island
Listado para su uso en sistemas cortafuegos de penetración de 1, 2 y 3 horas UL
Cumple con REACH/RoHS-2 (límite químico)

Construcción

Los conductores tipo TFN se proporcionan para cables de tamaños 18 AWG y 16 AWG. El cable tiene doble clasificación como cable FPLP de tipo 90 °C seco, 600 V de tipo MC y 105 °C seco, tipo FPLP de 300 voltios.
