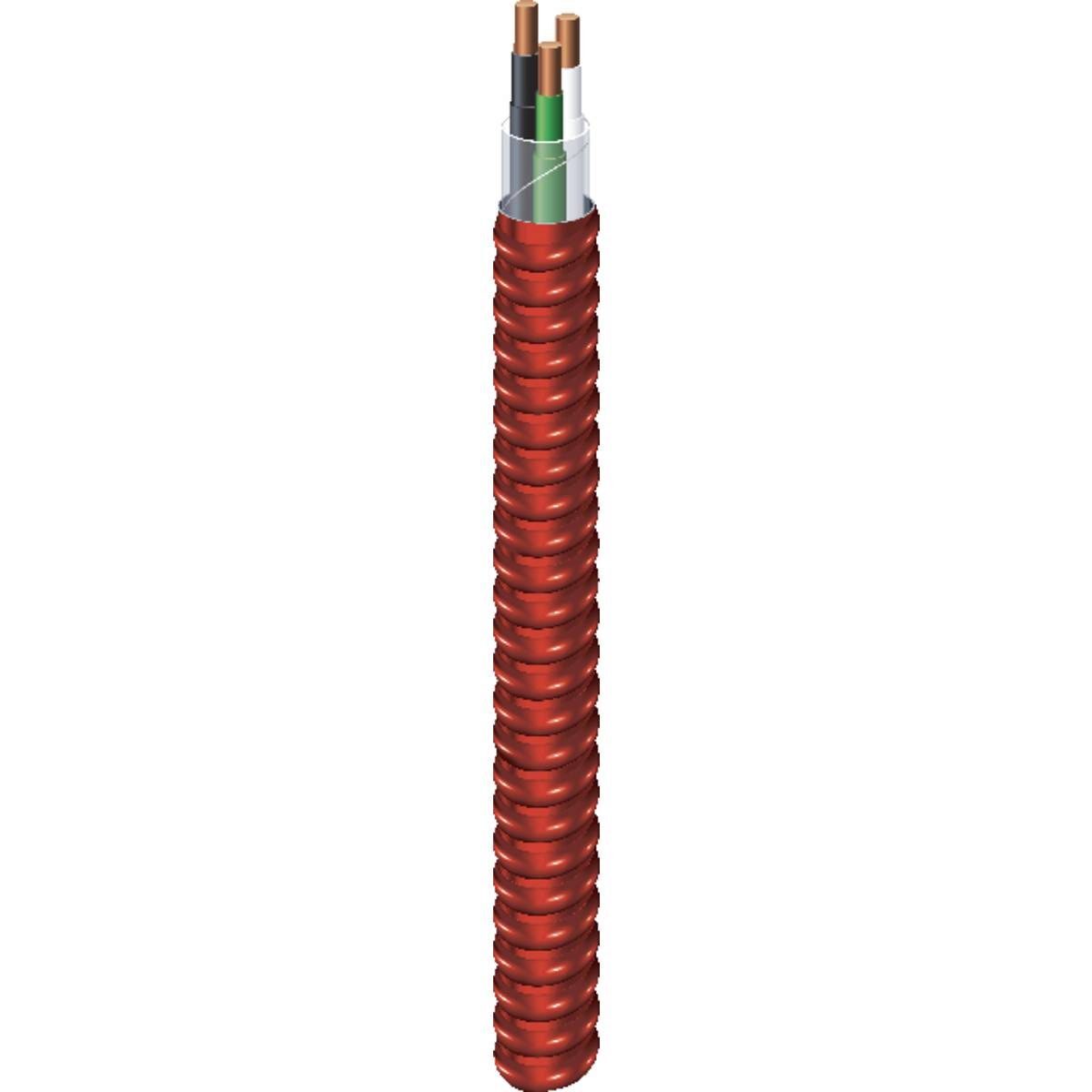

Alarma y control de incendios tipo MC-FPLP de Red Alert®

14-2/14-2 SOL CU THHN THHP/TSP AL MC ROJO FPL 1000 PIES

N.o de Southwire: 58715102

14/2 AWG Tipo THHN/THWN Aislado Cobre Individual. Tamaños 18 y 16 AWG Tipo TFN Aislados de Cobre Insulated Copper Singles. Conductor de conexión a tierra de cobre estañado o aislado verde. Listado por UL como Tipo MC y Tipo FPLP. 600 voltios tipo MC y 300 voltios tipo FPLP. Clasificado como VW-1. Armadura entrelazada de aluminio ligero rojo.

Contáctenos

Descargar especificaciones de categoría

PDF Tabla de Excel

Seleccionar especificaciones del producto

Construcción

Chaqueta exterior/Color de armadura

ROJO

Embalaje

14-2/14-2 SOL CU THHN THHP/TSP AL MC ROJO FPL 1000 PIES

Aplicación y características

El cable Red Alert® tipo MC-FPLP es adecuado para su uso de la siguiente manera:

Cableado en plenum, conductos u otros espacios utilizados para fines de manipulación de aire ambiental según NEC 300.22(C) y 760.135(C).
Circuitos de alarma contra incendios de potencia limitada y no eléctrica limitada, incluidos detectores de humo, campanas, bocinas, equipos del panel de control de alarmas contra incendios y dispositivos de iniciación y señalización
Circuitos de control remoto, señalización y potencia limitada de clase 1, clase 2 y clase 3.
Circuitos de alimentación, iluminación, control y señal.
Pescado o incrustado en yeso
Instalaciones ocultas o expuestas.
Lugares de montaje según NEC 518.4 y teatros según NEC 520.5.
Instalación en bandeja de cables y canalizaciones aprobadas.
Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) y 645.5(D)(2).

Especificaciones

N.o de conductores	4 4
Tamaño (AWG o kcmil) (mm2)	14/14 AWG 14/14 AWG
N.o de hebras	1 1
Espesor del aislamiento (milésimas) (mm)	15 0,38	milésimas mm
Tamaño (AWG)	14 14
Nom. DE (milésimas) (mm)	691 17.56	milésimas mm
Peso total nominal (lb/1000') (kg/km)	176 262	lb/1000' kg/km

Estándares y referencias

El cable Red Alert® tipo MC-FPLP cumple o supera los siguientes requisitos:

UL 83
UL 1063
UL 1569
UL 1424
Información de la guía del producto en línea de UL - Cable revestido de metal (PJAZ) ( www.ul.com )
NFPA 262-2002 Método estándar de prueba para llama y humo de cables y alambres para uso en espacios de manejo de aire
Especificación federal A-A59544 (anteriormente J-C-30B)
Prueba de llama de bandeja vertical de cables IEEE 1202 (70 000 Btu/h)
NFPA 70 (Código Eléctrico Nacional)
Aprobado para los sistemas contra incendios del estado de Rhode Island
Listado para su uso en sistemas cortafuegos de penetración de 1, 2 y 3 horas UL
Cumple con REACH/RoHS-2 (límite químico)

Construcción

Los conductores tipo TFN se proporcionan para cables de tamaños 18 AWG y 16 AWG. El cable tiene doble clasificación como cable FPLP de tipo 90 °C seco, 600 V de tipo MC y 105 °C seco, tipo FPLP de 300 voltios.

Recursos

No hay recursos descargables para este producto.
